Jeden źle dobrany pas i jedna zła metoda mocowania potrafią zamienić spokojny kurs w wypadek, mandat albo utratę licencji. W transporcie C+E nie ma jednej uniwersalnej instrukcji zabezpieczania ładunku, bo plandeka, autotransporter i naczepa BDF rządzą się zupełnie innymi zasadami fizyki i przepisów.
Z tego artykułu dowiesz się:
- Jak zabezpiecza się ładunek na plandece
- Jak mocuje się pojazdy na autotransporterze
- Jak wygląda zabezpieczenie ładunku na naczepie BDF i naczepie standardowej
- Co dokładnie mówi norma DIN EN 12195
- Kto odpowiada za zabezpieczenie ładunku w trasie
- Jak wygląda kontrola zabezpieczenia ładunku na niemieckiej drodze
- Jakie błędy w zabezpieczaniu ładunku popełniają kierowcy najczęściej
Jak zabezpiecza się ładunek na plandece
Naczepa firanka to najpopularniejszy typ zestawu w transporcie międzynarodowym i jednocześnie ten, w którym kierowcy najczęściej popełniają błędy przy mocowaniu. Podstawą jest zasada, o której wielu początkujących kierowców zapomina po pierwszych tygodniach pracy. Plandeka, czyli boczna zasłona, nie jest elementem zabezpieczającym ładunek. Jej zadaniem jest ochrona towaru przed warunkami atmosferycznymi, a nie utrzymywanie palet na miejscu podczas hamowania czy wymijania na łuku. To rozróżnienie jest fundamentem, na którym opiera się cała reszta wiedzy o mocowaniu na plandekach, a każdy, kto zaczyna pracę na plandece, powinien je zapamiętać na starcie.

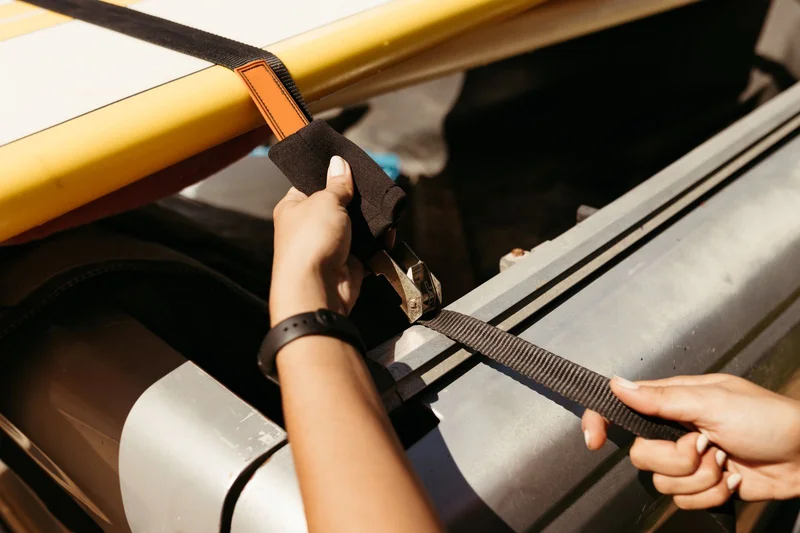

W praktyce na plandece stosuje się trzy uzupełniające się metody. Pierwsza to mocowanie kraftschlüssige, czyli siłowe, oparte na pasach zaciskowych z grzechotką, które dociskają ładunek do podłogi i zwiększają tarcie między towarem a burtą naczepy. Druga to mocowanie formschlüssige, czyli blokowe, polegające na takim ułożeniu ładunku, żeby fizycznie nie miał możliwości przesunięcia, bo blokują go burty, listwy w podłodze albo sąsiednie palety. Trzecia metoda to zwiększanie tarcia matami antypoślizgowymi, które potrafią podnieść skuteczność mocowania nawet o kilkadziesiąt procent bez dokładania kolejnych pasów. Doświadczony kierowca łączy wszystkie trzy metody naraz, zamiast polegać wyłącznie na pasach.
Kluczowa jest liczba i kąt ułożenia pasów. Każda jednostka ładunkowa powinna być zabezpieczona minimum dwoma pasami, a kąt ich rozłożenia względem podłogi naczepy powinien mieścić się między trzydzieści pięć a dziewięćdziesiąt stopni, bo pas ułożony zbyt płasko traci większość swojej siły mocującej. Na etykiecie każdego pasa znajduje się wartość LC, czyli dopuszczalna siła mocowania w danym kierunku, a kierowca powinien umieć oszacować, ile pasów potrzebuje przy danej masie ładunku i współczynniku tarcia. To nie jest wiedza czysto teoretyczna, bo od niej zależy, czy paleta zostanie na miejscu przy nagłym hamowaniu awaryjnym, kiedy siła bezwładności do przodu odpowiada w przybliżeniu ciężarowi ładunku.
Pułapką, na którą wpadają nawet kierowcy z kilkuletnim stażem, jest zabezpieczanie ładunku listwami w podłodze bez sprawdzenia, czy hak pasa faktycznie się w nich zablokował. Druga częsta pułapka to mocowanie przez plandekę zamiast przez ramę naczepy. Taki błąd bywa niewidoczny na pierwszy rzut oka, a ujawnia się dopiero podczas kontroli albo, gorzej, podczas realnego zdarzenia drogowego.

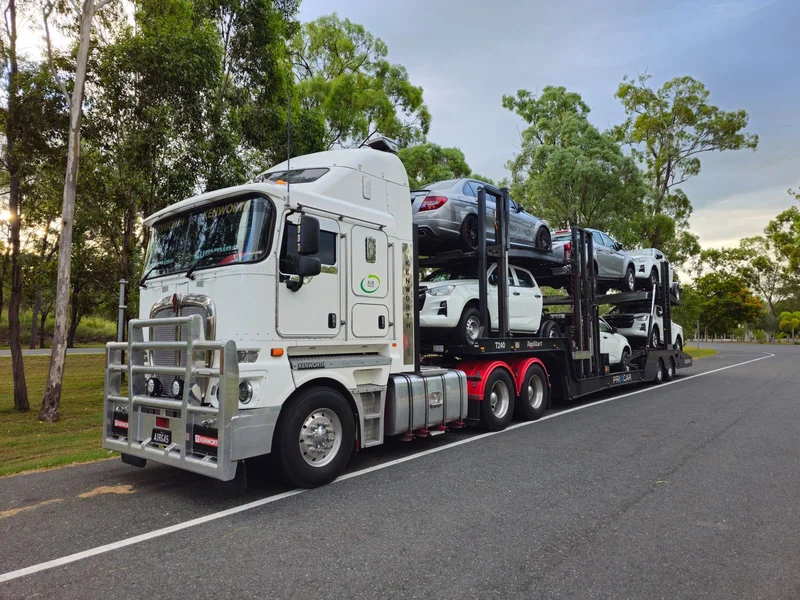

Jak mocuje się pojazdy na autotransporterze
Autotransporter to zupełnie inna dyscyplina niż plandeka, bo ładunkiem są tu pojedyncze pojazdy o różnej masie, rozstawie osi i wysokości środka ciężkości, a nie jednorodne palety. Kierowca, który przechodzi z plandeki na pracę na autotransporterze, musi nauczyć się mocowania trzypunktowego, opisanego w normie VDI 2700, w częściach dotyczących transportu pojazdów, zaktualizowanych i obowiązujących od jesieni dwa tysiące dwudziestego czwartego roku.
Standardem jest mocowanie każdego pojazdu minimum trzema pasami, choć w praktyce większość przewoźników wymaga czterech, po jednym na każde koło. Pasy zaczepia się bezpośrednio o felgę albo owija wokół opony, a następnie napina grzechotką tak, żeby zawieszenie pojazdu zostało lekko dociśnięte, bo luźne zawieszenie pracuje podczas jazdy i osłabia napięcie pasa. To dlatego doświadczeni kierowcy autotransporterów sprawdzają napięcie wszystkich pasów po pierwszym postoju, zwykle kilkanaście do dwudziestu kilometrów po załadunku, bo w tym czasie zawieszenie się „układa”, a pasy realnie tracą naciąg.
Osobnym zagadnieniem jest transport pojazdów uszkodzonych albo z niesprawnym hamulcem ręcznym. W takich przypadkach nie wystarczy standardowe mocowanie kołowe, tylko trzeba dodatkowo zablokować pojazd klinami pod koła i upewnić się, że skrzynia biegów jest ustawiona w pozycji blokującej, tam gdzie to możliwe. Kierowca musi też pamiętać o rozłożeniu masy na platformie, bo autotransporter przewożący jednocześnie pojazdy osobowe i dostawcze wymaga innego rozkładu obciążenia na osie niż komplet jednakowych aut kompaktowych. Kwestie techniczne i praktyczne tej specjalizacji szerzej opisuje artykuł autotransporter — 10 rzeczy, które warto znać przed pierwszym kursem.
Jak wygląda zabezpieczenie ładunku na naczepie BDF i naczepie standardowej
Naczepy BDF, czyli wymienne nadwozia wystawiane głównie w niemieckim transporcie krajowym i przygranicznym, oraz klasyczne naczepy skrzyniowe rządzą się zasadami zbliżonymi do plandeki, ale z kilkoma różnicami. Podłoga takich zabudów często ma wbudowane szyny mocujące na całej długości, co pozwala rozstawiać punkty kotwiczenia dokładnie tam, gdzie są potrzebne. To duże ułatwienie przy ładunkach nieregularnych, na przykład maszynach, które nie mają kształtu standardowej palety.
W przypadku kontenerów i wymiennych nadwozi mocowanych na podwoziu istotne jest prawidłowe zatrzaśnięcie zamków obrotowych, popularnie zwanych twist lockami, w każdym z czterech narożników. Niedopięty albo źle wyrównany zamek to jedna z częstszych przyczyn odmowy wyjazdu podczas kontroli na terminalu, bo kontener, który teoretycznie stoi na podwoziu, w praktyce może się na nim przesunąć bocznie przy ostrym manewrze. Wewnątrz samej zabudowy BDF ładunek zabezpiecza się identycznie jak na plandece, czyli pasami, matami antypoślizgowymi i układaniem formschlüssige do burt, ale przestrzeń jest zwykle węższa, więc każda wolna szczelina między paletami staje się realnym ryzykiem przesunięcia przy hamowaniu.
Warto dodać, że część kierowców błędnie zakłada, że sztywna, zamknięta zabudowa BDF sama w sobie chroni ładunek lepiej niż plandeka. To prawda tylko połowicznie, bo sztywne ściany dają dodatkowy formschluss na obwodzie, ale nie zastępują mocowania wewnętrznego przy niepełnym załadunku. Pusta przestrzeń w środku zabudowy musi zostać wypełniona belkami rozporowymi albo dodatkowymi pasami krzyżowymi, inaczej ładunek przy pierwszym ostrzejszym hamowaniu przesunie się na całą szerokość wolnej przestrzeni.
Co dokładnie mówi norma DIN EN 12195
Norma DIN EN 12195, obowiązująca w Polsce jako PN EN 12195 od dwa tysiące czwartego roku, jest głównym punktem odniesienia dla wszystkich metod mocowania opisanych wyżej i to właśnie do niej odwołują się niemieccy funkcjonariusze podczas kontroli drogowych. Składa się z czterech powiązanych części, z których każda opisuje inny element systemu zabezpieczania ładunku.
Cztery części normy w praktyce
Część pierwsza normy określa sposób obliczania sił mocujących potrzebnych do utrzymania ładunku przy typowych przyspieszeniach występujących podczas jazdy, hamowania i pokonywania zakrętów. Część druga dotyczy pasów zaciskowych z włókien syntetycznych, czyli najczęściej stosowanego narzędzia w transporcie drogowym, i definiuje parametry takie jak LC, czyli siłę mocowania, oraz STF, czyli siłę wstępnego naciągu uzyskiwaną grzechotką. Część trzecia opisuje łańcuchy mocujące, stosowane głównie przy ładunkach bardzo ciężkich, na przykład maszynach budowlanych, a część czwarta dotyczy lin stalowych, rzadziej spotykanych w codziennym transporcie C+E.
Jak norma przekłada się na przepisy drogowe
Sama norma techniczna nie jest przepisem prawa karnego, ale niemiecki kodeks drogowy odwołuje się do niej pośrednio poprzez wymóg zachowania uznanych zasad techniki przy zabezpieczaniu ładunku. W praktyce oznacza to, że funkcjonariusz kontrolujący zestaw na drodze ocenia mocowanie właśnie według kryteriów zawartych w DIN EN 12195, sprawdzając liczbę pasów, ich kąt ułożenia, stan techniczny oraz to, czy wartość LC odpowiada masie przewożonego ładunku. Dla transportu pojazdów dodatkowo stosuje się normę VDI 2700 w częściach poświęconych mocowaniu trzypunktowemu, o której wspomnieliśmy przy autotransporterze, a obie normy traktowane są jako komplementarne, nie konkurencyjne.
Kto odpowiada za zabezpieczenie ładunku w trasie
Wielu początkujących kierowców zakłada, że skoro ładunek załadował pracownik magazynu albo firma spedycyjna, to odpowiedzialność za przesunięcie towaru spada wyłącznie na nich. To błędne założenie, które może kosztować kierowcę mandat, punkty karne, a w skrajnych przypadkach odpowiedzialność karną. Niemieckie prawo drogowe nakłada na kierowcę obowiązek sprawdzenia i poprawienia zabezpieczenia ładunku przed wyjazdem, niezależnie od tego, kto fizycznie układał towar na naczepie.
W praktyce oznacza to, że kierowca, który widzi niewystarczającą liczbę pasów albo źle rozłożony ciężar, ma prawo, a właściwie obowiązek, zażądać poprawienia załadunku przed wyruszeniem w trasę. Odmowa jazdy z ładunkiem, który w oczywisty sposób nie spełnia wymogów bezpieczeństwa, jest w pełni uzasadniona i w razie sporu ze spedytorem to kierowca ma za sobą przepisy, a nie odwrotnie. Odpowiedzialność jest tu rozłożona, bo za dopuszczenie do wyjazdu niewłaściwie zabezpieczonego pojazdu odpowiada także przewoźnik jako posiadacz pojazdu, ale to nie zwalnia kierowcy z obowiązku bieżącej kontroli, zwłaszcza po dłuższych postojach czy zmianie trasy z powodu robót drogowych.
Odpowiedzialność kierowcy nie kończy się na wyjeździe z placu załadunku. W trakcie jazdy powinien dostosować styl jazdy do rodzaju ładunku, na przykład zwalniając przed zakrętami przy wysoko ułożonym towarze. Zalecane jest też sprawdzenie stanu pasów po pierwszych kilkudziesięciu kilometrach trasy, bo to wtedy ładunek się „osadza”, a naciąg pasów może się zmienić, niezależnie od tego, czy mówimy o plandece, autotransporterze czy naczepie BDF.
Jak wygląda kontrola zabezpieczenia ładunku na niemieckiej drodze
Kontrole zabezpieczenia ładunku prowadzą w Niemczech zarówno policja drogowa, jak i Bundesamt für Güterverkehr, czyli federalny urząd transportu towarowego, który dysponuje własnymi punktami kontrolnymi na autostradach i drogach krajowych. Sam przebieg kontroli wygląda podobnie niezależnie od tego, kto ją prowadzi, a szerzej o tym, czego kierowca może się spodziewać podczas rozmowy z funkcjonariuszem, pisaliśmy w artykule kontrola drogowa po niemiecku.
Charakterystyczną metodą stosowaną przy ocenie formschluss jest tak zwany test dłoni. Funkcjonariusz sprawdza szczeliny między ładunkiem a burtą, a jeśli nie da się w nią włożyć dłoni ułożonej płasko, palcami jeden na drugim, uznaje się, że przestrzeń jest wystarczająco mała, żeby mówić o skutecznym zablokowaniu ładunku. Poza tym testem kontrolerzy sprawdzają liczbę i stan pasów, ich napięcie oraz wartość LC w porównaniu z deklarowaną masą ładunku, a przy autotransporterach dodatkowo sposób zamocowania kół.
Konsekwencje finansowe potrafią być dotkliwe. Za drobne uchybienia mandat zaczyna się od kilkudziesięciu euro, ale przy stwierdzeniu zagrożenia dla innych uczestników ruchu albo realnego przesunięcia ładunku kwoty rosną do kilkuset euro i wiążą się z punktami w rejestrze we Flensburgu. W najpoważniejszych przypadkach kontrolerzy mają prawo zatrzymać pojazd do czasu poprawienia załadunku na miejscu, co oznacza dla kierowcy i przewoźnika stracone godziny i realne koszty przestoju.
Jakie błędy w zabezpieczaniu ładunku popełniają kierowcy najczęściej
Najczęstszym błędem, powtarzanym niezależnie od typu naczepy, jest traktowanie ściany zabudowy, plandeki albo burty jako wystarczającego zabezpieczenia samego w sobie. Tymczasem żadna z tych konstrukcji nie jest projektowana jako główny element mocujący, a jedynie jako uzupełnienie właściwego formschluss i kraftschluss. Kierowca, który układa palety równo przy burcie i uznaje temat za zamknięty bez dodatkowych pasów, naraża się na poważne konsekwencje przy pierwszym ostrzejszym manewrze.
Drugim powtarzającym się problemem jest używanie zbyt małej liczby pasów w stosunku do masy ładunku albo dobieranie pasów o wartości LC nieadekwatnej do przewożonego towaru. Trzecim, równie częstym, jest pomijanie mat antypoślizgowych przy ładunkach o gładkiej powierzchni kontaktu z podłogą, na przykład przy folii stretch owijającej palety, co drastycznie obniża tarcie i wymaga dodatkowych pasów. Kierowcy przechodzący między specjalizacjami, na przykład rozważający wybór między plandeka czy chłodnia, powinni pamiętać, że nawyki z jednego typu naczepy nie przenoszą się wprost na inny, bo różnice w konstrukcji podłogi i wysokości burt wymagają osobnego przemyślenia mocowania za każdym razem.
Osobną kategorią błędów jest zaniedbanie sprzętu. Pas z widocznymi przetarciami, nadpaleniami albo uszkodzonym szwem powinien zostać wycofany z użytku, bo jego rzeczywista siła mocowania może być znacznie niższa niż wartość LC na etykiecie. Podobnie grzechotka z uszkodzonym mechanizmem potrafi się samoistnie poluzować podczas wibracji na drodze, co oznacza, że ładunek uznany za zabezpieczony na placu po kilkudziesięciu kilometrach wcale taki nie jest. Regularna kontrola własnego wyposażenia to nawyk, który odróżnia doświadczonych kierowców od tych, którzy dopiero uczą się fachu.
| Typ naczepy | Główna metoda zabezpieczenia | Na co zwrócić szczególną uwagę |
|---|---|---|
| Plandeka (firanka) | Pasy zaciskowe, maty antypoślizgowe, ułożenie formschlüssige do burt | Minimum dwa pasy na jednostkę, kąt trzydzieści pięć do dziewięćdziesiąt stopni, mocowanie przez ramę, nie przez plandekę |
| Autotransporter | Mocowanie trzypunktowe według VDI 2700, pasy na każde koło | Kontrola napięcia po pierwszym postoju, dodatkowe kliny przy pojazdach uszkodzonych |
| Naczepa BDF i kontenerowa | Zamki obrotowe na podwoziu, pasy i belki rozporowe wewnątrz zabudowy | Prawidłowe zatrzaśnięcie wszystkich czterech narożników, wypełnienie pustej przestrzeni |
| Naczepa standardowa skrzyniowa | Szyny mocujące w podłodze, pasy krzyżowe przy ładunkach nieregularnych | Rozstaw punktów kotwiczenia dopasowany do kształtu ładunku |
Podsumowanie
Zabezpieczenie ładunku to jeden z tych obszarów pracy kierowcy C+E, w których teoria i praktyka spotykają się na co dzień, niezależnie od tego, czy ktoś jeździ plandeką, autotransporterem czy naczepą BDF. Norma DIN EN 12195 daje wspólny język i wspólne kryteria oceny, ale to kierowca w trasie decyduje, czy dany ładunek rzeczywiście spełnia te wymogi, zanim ruszy z placu załadunku. Znajomość różnic między poszczególnymi typami zabudowy, umiejętność szybkiego przeliczenia liczby potrzebnych pasów i nawyk regularnej kontroli sprzętu to nie dodatkowe obciążenie, tylko podstawowe narzędzia pracy, które chronią zdrowie kierowcy, ładunek klienta i portfel przewoźnika. Więcej praktycznych wskazówek dla kierowców pracujących w Niemczech znajdziesz w naszej sekcji więcej artykułów.
Czy plandeka naczepy może służyć jako zabezpieczenie ładunku?
Nie. Plandeka chroni towar przed deszczem, wiatrem i kurzem, ale nie jest elementem konstrukcyjnym przeznaczonym do utrzymywania ładunku na miejscu. Do mocowania służą pasy zaciskowe, listwy w podłodze, maty antypoślizgowe i prawidłowe ułożenie ładunku blisko burt naczepy, a poleganie wyłącznie na plandece podczas kontroli zawsze kończy się uwagą albo mandatem.
Ile pasów mocujących potrzeba na standardowy ładunek na paletach?
Zasada minimalna to dwa pasy na każdą jednostkę ładunkową, ale rzeczywista liczba zależy od masy towaru, wartości LC pasów, współczynnika tarcia między ładunkiem a podłogą oraz sposobu ułożenia palet względem burt. Przy cięższych ładunkach albo niskim tarciu, na przykład przy folii stretch, potrzeba więcej niż dwa pasy na jednostkę.
Kto płaci mandat za źle zabezpieczony ładunek w Niemczech?
Mandat i punkty w rejestrze we Flensburgu obciążają zwykle kierowcę, bo to on ma obowiązek sprawdzenia zabezpieczenia przed wyjazdem niezależnie od tego, kto załadował pojazd. Odpowiedzialność może dotyczyć również przewoźnika jako posiadacza pojazdu, zwłaszcza gdy da się wykazać, że firma systemowo nie zapewniała odpowiedniego sprzętu do mocowania.
Czy kierowca może odmówić jazdy z niewłaściwie zabezpieczonym ładunkiem?
Tak, i w razie sporu z pracodawcą czy spedytorem to kierowca działa zgodnie z przepisami. Obowiązek sprawdzenia i poprawienia zabezpieczenia ładunku przed wyjazdem wynika wprost z niemieckiego prawa drogowego, a jazda z ładunkiem, który w oczywisty sposób nie spełnia wymogów, naraża kierowcę na odpowiedzialność.
Jak sprawdzić czy pas mocujący jest sprawny przed użyciem?
Trzeba obejrzeć taśmę pod kątem przetarć, nadpaleń, rozcięć i uszkodzonych szwów, sprawdzić czytelność etykiety z wartością LC oraz upewnić się, że mechanizm grzechotki płynnie się blokuje i zwalnia. Pas z jakimkolwiek widocznym uszkodzeniem powinien zostać natychmiast wycofany z użytku, bo jego rzeczywista siła mocowania może być znacznie niższa niż deklarowana.
